产品概述

GGD型低压固定式成套开关设备适用于发厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。

该产品是我国组装式、固定面板开关柜的代表产品之一

本产品符合:GB7251《低压成套开关设备和控制设备》IEC439《低压成套开关设备和控制设备》等标准。

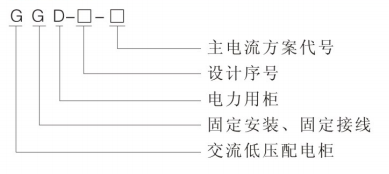

型号含义

正常使用条件

1、环境温度:-5℃~+40℃，24h内的平均温度不高于+35℃

2、海拔高度:2000m及以下。

3、相对湿度:在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度:(例如+20℃时为90%)应考虑到到由于温度的变化可能会偶然产生凝露的影响。

4、设备安装时与垂直面的倾斜度不超过5

5、设备应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所注:如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

主要技术参数

2、辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分。

3、主母线

额定电流在1500A及以下时采用单铜排母线。额定电流大于1500A时采用双铜排母线。母线的搭接面均采用锡工艺处理。

3.1水平母线选用

3.2中性接地母线选用

4、电器元件选择

a. GGD柜主要采用国内已能批量生产的电器元件。如DW17、DZ20、DW15等，柜架断路器也可选用DW45、CW1、AE、M、F等，塑壳断路器选用DZ253、TM30、NS 等国内外较先进的电器元件。

b.HD13BX和HS13BX型旋转操作式刀开关是专为为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。

c.如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。

d.为进一步提高电路的动稳定能力，GGD柜的母线支撑采用专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度，高阻燃型PPO复合材料热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高、解决了老产品爬电距离不够的缺陷。

结构特点

1、GGD型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用C型材组装而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。

2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。

4、柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5、装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。

6、柜体表面采用高压静电喷塑粉工艺处理。具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。

7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

8、柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20~P30之间选择。

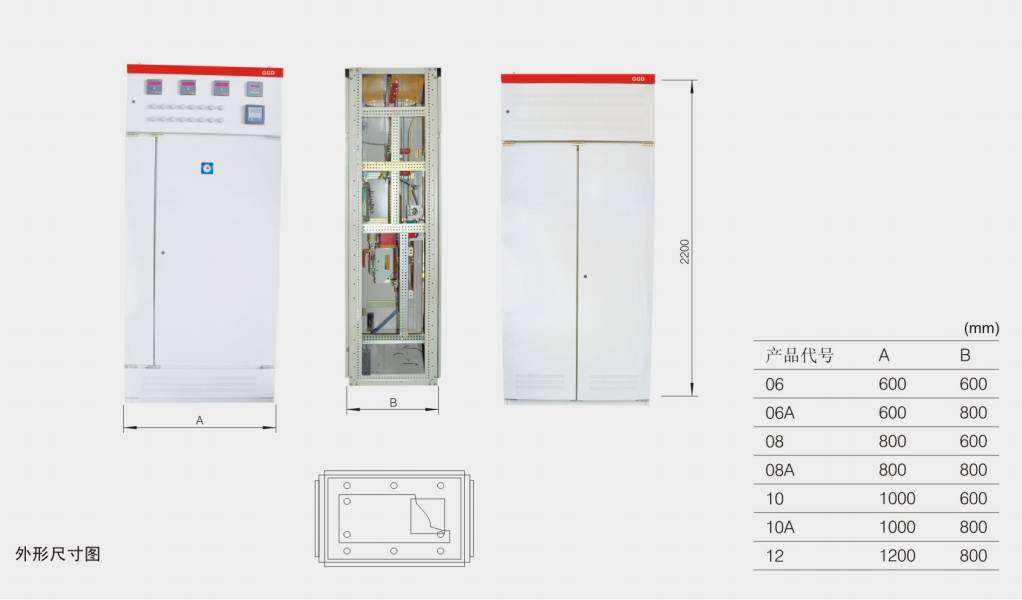

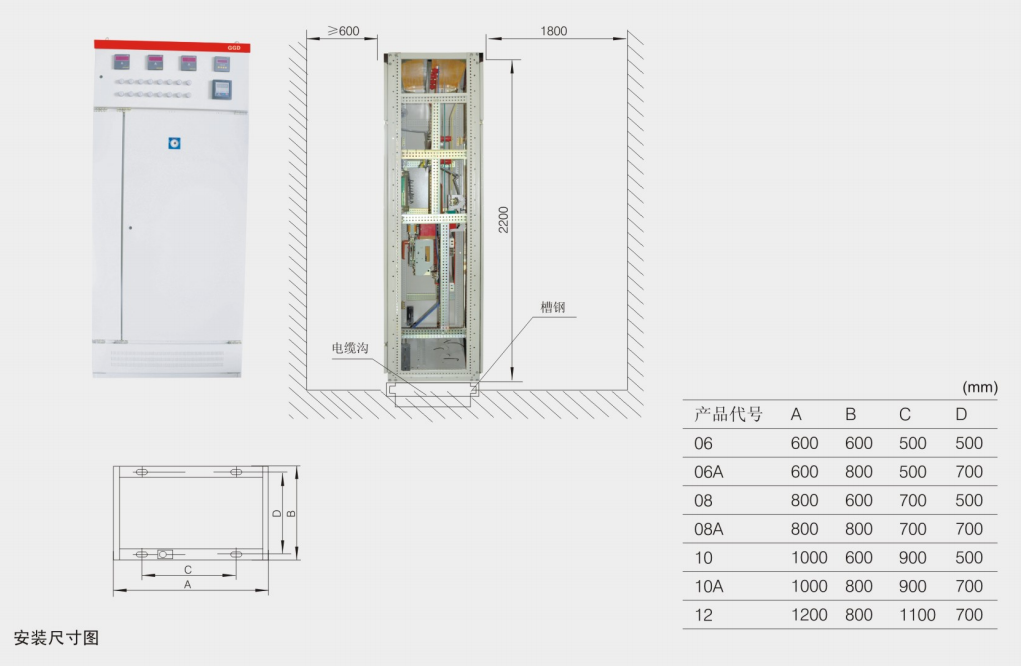

外形及安装尺寸
