KYN28-12 金属封闭高压开关柜

产品概述

KYN28-12(GZS1)型铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。

本产品符合标准:GB3906《3~35kV交流金属封闭开关设备》，GBIT11022《高压开关设备和控制设备标准的共用技术要求》，IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》。

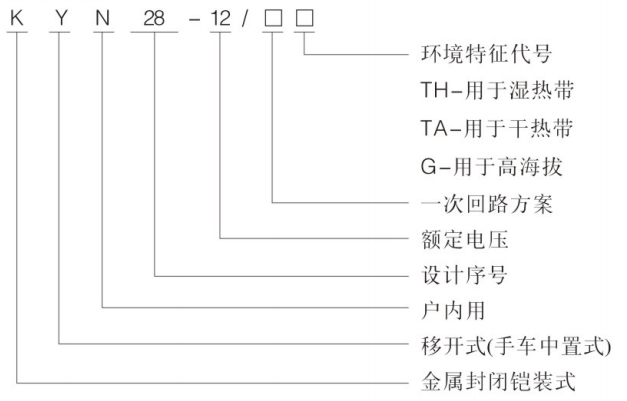

型号含义

主要技术参数

项目			单位
额定电压			kV	3.6、7.2、12
额定频率			HZ	50
断路器额定电流			A	630、1250、1600、2000、2500、3150、4000
开关设备额定电流			A	630、1250、1600、2000、2500、3150、4000
额定短时耐受电流(4s)			KA	16、20、25、31.5、40、50
额定峰值耐受电流(峰值)			KA	40、50、63、80、100、125
额定短路开断电流			KA	16、20、25、31.5、40、50
额定短路关合电流(峰值)			KA	40、50、63、80、100、125
额定绝缘水平	1min工频耐受电压	极间、极对地间	kV	24、32、42
		断口间	kV	24、32、48
	雷电冲击耐受电压(峰值)	极间、极对地间	kV	40、60、75
		断口间	kV	46、70、85
俚棟蛒儇护等级外壳为IP4X，隔室间、断路器室门打开时为IP2X。

注:

1、电流互感器的短路容量应单独考虑:

2、ZN63A-12技术参数详见相应样本。

3、海拔1000m型额定电流<1250A额定断路开断电流<31.5kA。

正常使用条件

1、周围空气温度:最高温度+40℃，最低温度-15℃

2、湿度条件:

日平均相对湿度:<95%，

日平均水蒸气压力不超过2.2kPa;

月平均相对湿度:≤90%，

月平均水蒸气压力不超过1.8kPa。

3、海拔高度:1000m及以下。

4 、地震烈度:不超过8度。

5、周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。

6、无经常性的剧烈振动场所。

7、超过GB3906规定的正常条件下使用时，由用户和制造厂协商。

结构特点

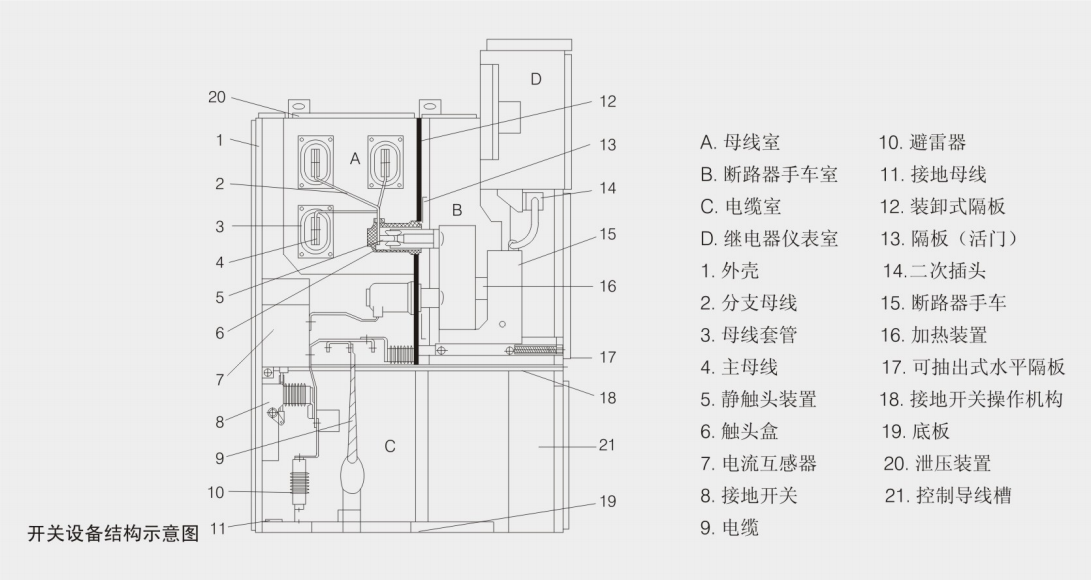

1、开关设备结构(见下图)。

2、全金属组装，模数化组装式结构。

3、柜体选用进口的覆铝锌薄钢板，经FMS柔性加工系统加工采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，精度高、抗腐蚀、重量轻、高强度、通用性强。

4、可配装生产的ZN63A-12(VS1)系列或进口VD4系列真空断4路器，适用性广、可靠性高、免维护。

5、手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。

6、同同规格车可自由互换，互换性强。

7、由专用运载车运送手车，操作轻便、灵活。

8、电缆室可安装多达9根单芯电缆。

9、可靠的机械、电气联锁装置，完全满足“五防”要求。

10、高压室均有泄压通道，确保人身安全:

11、面门装有观察窗，可观察室内元件的工作状态

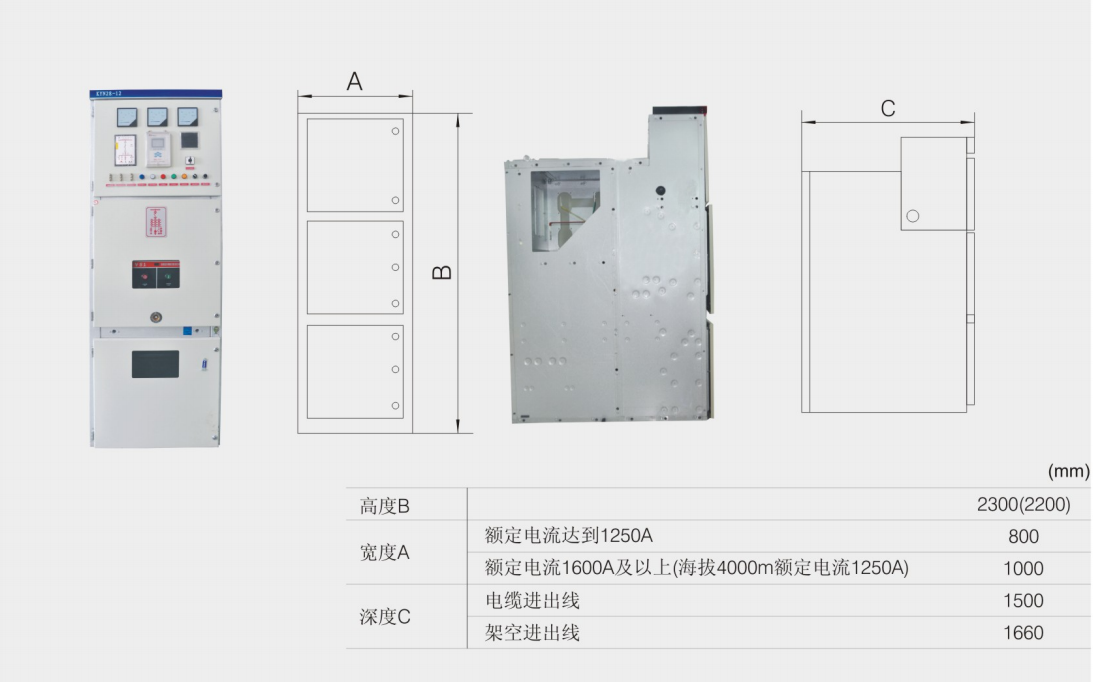

外形尺寸

安装尺寸
