产品概述

MNS是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统:配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性。

根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件;

根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。如:馈电回路与电动机控制回路可混装在一起。

MNS 是一种全系列的低压开关柜,可以满足您全方位的需求。适用于4000A以下的所有低压系统。

MNS可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。

MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求执行标准:IEC439、GB 7251.1。

正常使用条件

1、应用场合:配电、电动机控制

2、执行标准:IEC439、GB7251.1

3、环境温度:-5℃~40℃

4、环境相对湿度 40℃时不超过50%，在较低温度时，允许有较高的相对湿度,有可能偶然产生凝露(如:20℃时为90%)

5、安装地点:室内

6、海拔高度:≤2000m

7、如果上述条件不能满足时应由用户在订货时向制造厂提出。

主要技术参数

1.1进出线形式:电缆/母线槽(桥)

1.2电缆进出:顶部/底部

1.3接线形式:柜前/柜后

1.4防护等级:IP30、IP40、IP54

1.5功能单元隔离形式:全隔离或部分隔离

2、柜体尺寸

2.1高度:2200

2.2宽度:600、800、900、1000

2.3深度*:600、800、1000

2.4表面处理:高压静电环氧粉末喷涂≥60 μ

3、电气数据

3.1额定绝缘电压:至1000V

3.2额定工作电压:至660V

3.3额定频率:50/60HZ

3.4额定冲击耐受电压:8kV

3.5辅助电路额定电压:AC380、220V/DC220V

3.6过电压等级:I

3.7污染等级:3

3.8额定电流:4000A

3.9水平母线额定电流:4000A

3.10垂直母线额定电流:2000、1000A

4、水平母线

4.1额定短时耐受电流:50/80kA

4.2额定峰值耐受电流:105/176KA

5、垂直母线

5.1额定短时耐受电流:50kA

5.2额定峰值耐受电流:105kA

6、接地系统:TT，IT，TN-S，TN-C-S

7、最大进出线断路器:4000A

①带玻璃门的柜体，其最小深度为725。

②)为了方便水平母线的敷设，同一排列的系统，柜体深度应统如果不统一，则应在每个连接处加一台400宽的母线转接柜。③有母线桥或母线槽进、出线的柜体，其深度应≥800。

*特殊要求的产品可向制造厂咨询

主要特点

1、为了有利于设备的安装及现场施工,在配电柜中设有专用的电缆通道，并附有相应的电缆固定件

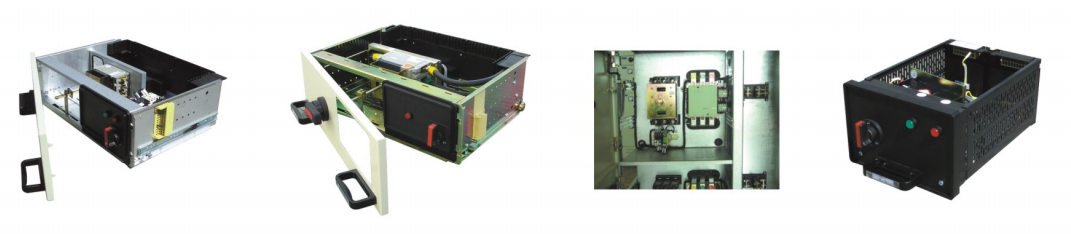

2、抽屉单元各个位置定位准确、指示清楚，且在各位置分别可用最多3把挂锁进行锁定

3、特殊的型材结构及连接方式保证了柜体的强度

4、 抽屉单元采用触头导线直接与“L”型垂直母线活动插接，简单、可靠。

5、独特的3节式导轨，使抽屉进出更加灵活方便，并且在抽屉单元不脱离柜体的情况下就可以对内部元件及接线检修、维护或更换。

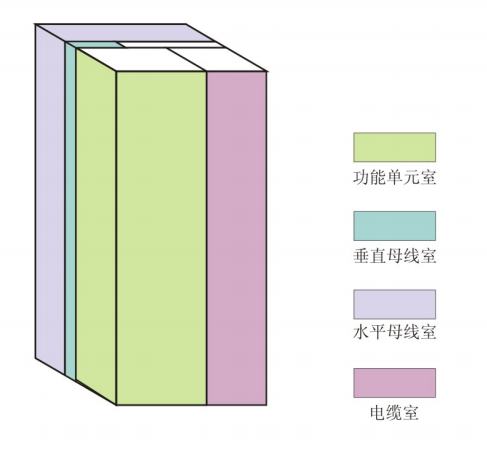

配电柜内区域划分

根据各部分功能的不同，配电柜可划分为4个独立的隔室。

1、水平母线室(位于柜后或柜顶的一个独立隔室)

1.1前出线时水平母线置于柜后。

1.2水平母线也置于柜顶。

2、垂直母线室(位于柜后左侧的一个独立隔室)。

垂直母线采用“L”型母线，置于专用的全封闭功能板中，不仅保证了垂直母线的动稳定性，并且在抽屉单元抽出后其带电部分的防护等级可达IP20

3、功能单元室(位于柜前左侧的各个独立隔室)抽屉单元或固定分隔单元

4、电缆室

前出线时位于柜前右侧

后出线时位于柜后右侧

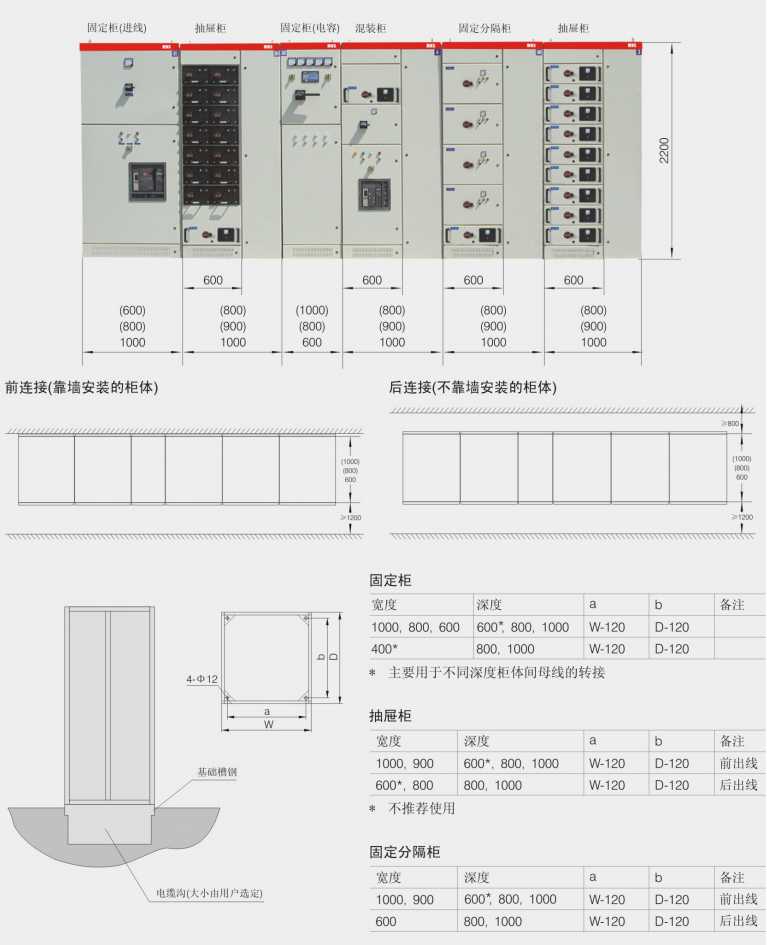

外形及安装尺寸
