产品概述

产品广泛应用于电力、化工、船舶、地铁、民航、汽车、建筑、冶金、纺织等诸多领域。我们全力为每一位客户提供有效的价值，确保所有产品的质量和最大的客户满意度是我们在设计和制造产品时的指导原则。“提高电能质量，降低用电成本”将是我们始终如一的服务准则。

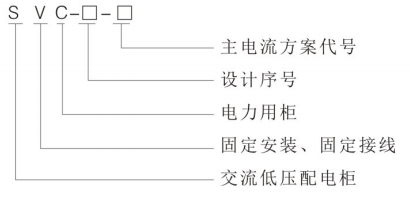

型号含义

正常使用条件

1、环境温度:-20℃~+40℃

2、环境湿度:不超过90%(35℃)

3、海拔高度:不超过2000m

4、周围介质无爆炸危险，无足以损坏及腐蚀金属的气体无导电尘埃安装地不易剧烈振动，无雨雪侵蚀。

主要技术参数

1、额定电压:400V

2、额定频率:50Hz

3、最大运行电流:≤1.4In

4、最高运行电压:≤1.1Un

5、响应时间:无接点快速无涌流投切≤20ms高性能强力接触器>60s

6、最大涌流:无接点快速无涌流投功<1.5In

7、测量精度:电压/电流土0.5%，功率士1%，频率0.1HZ

8、电压电流测量范围:

1V~300V(相电压)   AC

0.01A-6A    AC

9、控制回路:18

10、环境温度:-25℃~+45℃℃

11、空气相对温度:<90%

12、冷却:强制冷却

13、安装地点:海拔1000M以下

产品特点

测控高度智能

测控装置采用DSP技术，可测量频率、电压、电流、有功、无功、功率因数、谐波分量等不同类型参数,并可实现不等步自动投切，可实现谐波越限、电压越限、系统振荡报警及保护功能。

高效安全可靠

采用SVC系列滤波补偿电容器和HL系列滤波电抗器，电容有内置放电电阻，采用了干性技术、自愈技术，压敏断路器技术等先进工艺，具有寿命长，过载能力强。电抗器线性度高，电感误差小、体积小、温度等级高(H级)，同时还有完善的温度保护系统及通风系统。

投切技术

HKT无接点快速无涌流投切装置或高性能强力接触器进行投切。

装置系统原理举例

产品结构

订货须知

1、主电路方案图:

2、补偿容量及补偿方式;

3、与产品正常使用条件不相符的须提前说明
